Pudelivee ja tööstuslike vedelikpakendite sektoris on 5-gallonilised (umbes 18,9 l) PC- või PET-veepudelid logistika tõelised tööhobused. Pealtnäha lihtne pudel peab vastu pidama kiiretele täitmisliinidele, karmile käsitsemisele ning korduvale pesemisele ja taaskasutamisele. Toorainehindade volatiilsuse ja karmistuvate keskkonnaeeskirjade tõttu on pudelitootjate universaalseks eesmärgiks saanud „kergekaalulisus tugevust ohverdamata“. Kuidas saab siis suurepärane 5-gallonine veepudeli süstimisvorm vähendada pudeli kaalu 720 grammilt 650 grammile või madalamale, tagades samal ajal suure läbipaistvuse, pingevaba pragunemise ja üle 5000 kukkumiskatse tsükli? KSHOW, mille juured on Taizhou (Hiina hallituse pealinn), millel on üle 15-aastane täppisvormide valmistamise kogemus, jagab selle artikli tehnilisi põhielemente.
5-gallonise pudeli kõrgus on tavaliselt üle 400 mm ja seinapaksus on vaid 1,2–1,6 mm, mistõttu on see klassikaline suur, sügava õõnsusega õhukese seinaga osa. Sulatus peab kulgema äärmiselt pika voolutee väravast pudelipõhjani. Halb vormikujundus põhjustab kergesti lühikesi kaadreid jahtunud voolufrontidest, nõrkadest keevisjoontest või udustest alustest. KSHOW lahendus tugineb Moldflow-põhisele mitmeastmelisele sissepritseprofiilile – sissepritsekiiruste täpse segmenteerimisega hoitakse sulami esiosa edasi stabiilsel kiirusel, vältides kõhklusi või pihustamist. Samal ajal kasutame suure läbimõõduga kuuma kanaliga ventiili-värava süsteemi, et tagada tihendusrõhu tõhus ülekandmine alusele, hoides kokkutõmbumist 0,3% piires ja aluse seina paksuse ühtlust ±0,05 mm.
Pudeli käepide ei ole eraldiseisev koost, vaid kandekonstruktsioon, mis on vormitud korpusega lahutamatult. Käepideme tsoonis on seina paksuse järsud muutused, mis muudab selle altid vajumisjälgedele ja stressi kontsentratsioonile. KSHOW rakendab üleminekutsoonis järkjärgulist seina paksuse optimeerimist ja kasutab intensiivistatud soojuse eraldamiseks sõltumatuid jahutusahelaid. Demonteerimiseks töötab hüdrosilindriga töötav külglibisemissüdamiku tõmbemehhanism lämmastiku abil väljatõmbega, et tagada pudeli sujuv vabanemine ilma valgendamise või deformatsioonita. PET-pudelite jaoks pakub KSHOW ka sissepritse-venitus-puhumisvormilahendusi, mis suurendavad veelgi tugevust ja kukkumisomadusi.
2025. aasta teisel poolel käivitas Lõuna-Ameerika pudelivee ettevõte, mis opereerib üle kümne täitmisliini (“klient L”), pudelite isetootmisprojekti. Valupunkt oli klassikaline: ostetud pudelite seinapaksus varieerus partiide lõikes suurtes kogustes, põhjustades sagedasi ummistusi täiteainel ja transpordil 3,2% purunemisprotsenti. Pärast päringu saamist kavandas KSHOW ühe valuvormiga kahe õõnsusega 5-gallonilise arvuti veepudeli süstimisvormi, mille eesmärk oli 680 g pudeli kaal ja 48-sekundiline tsükliaeg. Õõnsuste jaoks kasutasime ASSAB S136 ESR peegelkvaliteediga terast, millel olid koonuselukud ja täppisjuhikukomponendid, et tagada kinnitustäpsus. Esimesel katsel saavutati kaalutolerants ±2 g ja kukkumiskatse läbimise määr 99,6%. Kogu projekt lepingust vormi saatmiseni võttis aega vaid 42 päeva. Klient L on sellest ajast alates vähendanud purunemist alla 0,5%, säästes igal aastal hankekuludelt üle 350 000 USD.
Paljud ostjad keskenduvad ainult hallituse hinnale, jättes tähelepanuta kolm detaili, mis mõjutavad põhjalikult pikaajalisi omandikulusid:
1. Jahutuskanali korrosioonivastane töötlus. Veepudelivormid tsirkuleerivad suurtes kogustes jahutusvett pikka aega. Ilma korrosioonivastase töötluseta vähendab rooste jahutuse efektiivsust aasta jooksul üle 20%. KSHOW rakendab kõikidele jahutuskanalitele roostevabast terasest sisetükke või elektroonselt nikeldatud katteid, tagades jahutusvõimsuse vähenemise kümne aasta jooksul.
2. Üleliigse ventilatsioonisüsteemi projekteerimine. Suurte pudelite vormimine tekitab tohutuid gaasikoguseid. Gaasilõksude ja põlemisjälgede täielikuks kõrvaldamiseks töötleme eraldusjoonel mitmeastmelisi õhutussooneid ja südamiku sisestusi, millele lisandub vaakumiga õhutus.
3. Standardiseeritud ja kiiresti vahetatavad kulumisosad. Klapitihvtid, tihendid ja muud kuluvad esemed kasutavad rahvusvahelisi standardseid spetsifikatsioone, võimaldades klientidel hankida asendusi kohapeal, OEM-osi ootamata.
Ülemaailmne kohaletoimetamine ja kohalik tugi

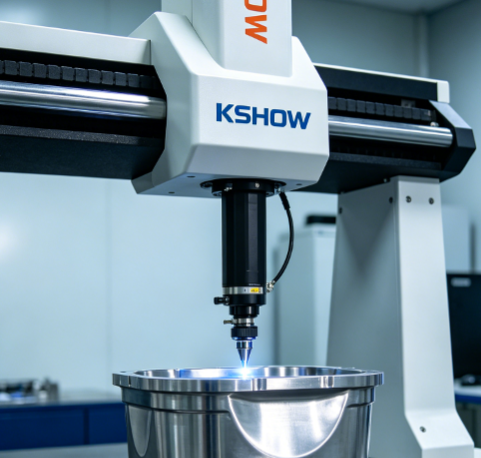

KSHOW Taizhou Huangyani rajatises on 1600-tonnine kinnituspress, mitu suurt pukk-CNC-masinat ja Zeiss CONTURA CMM-id. Vormi töötlemise maksimaalsed mõõtmed ulatuvad 2500 mm × 2000 mm, ühe vormi kandevõimega üle 20 tonni. Hiljuti viisid meie teenindusinsenerid läbi Kesk-Aasia kliendi veepudelivormi kaugjuhtimisega videojuhtimisega kasutuselevõtu, mis muutus kraamist lahtisest kvaliteetseks tooteks vaid 6 tunniga.
