Suure õõnsusega kiired korgivormid: survevalu vs. survevalu

Sissejuhatus
Pudelikorgid kuuluvad maailma suurima mahuga plasttoodete hulka. Üksainus joogi- või veemark võib tarbida miljoneid korke päevas. Selle nõudluse rahuldamiseks on vormi- ja töötlemistehnoloogiad arenenud, et toota korgid alla 4-sekundiliste tsüklitega, 48, 64 või isegi 96 õõnsusega vormi kohta. Selles valdkonnas võistlevad kaks domineerivat tehnoloogiat: survevalu ja survevalu. Igal neist on oma tugevad küljed ja nende mõistmine on iga sulguritööstust teenindava vormitootja või vormija jaoks ülioluline.
Vormitehnikuna, kellel on aastakümnete pikkune kogemus suure kavitatsiooniga pakkimisvormide vallas, tutvustan teile mõlema meetodi tehnilisi nüansse ja keskendun seejärel survevalutehnoloogiatele, mis võimaldavad kiiret ja suure õõnsusega korgi tootmist – kuuma kanali ventiili juhtimine, kiire väljatõmbamine ja jahutuse optimeerimine – lõpetades reaalkorgiga 48 või cavd korpuse uuringuga.

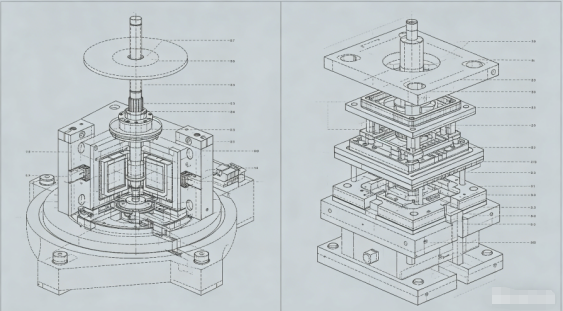

1. Survevalu vs. korkide survevalu
Survevormimisprotsess:
Eelnevalt kaalutud sulanud plastmass (tavaliselt PP või HDPE) kukutatakse avatud vormiõõnsusse. Vorm sulgub, surudes materjali korgi kujuliseks. Pärast lühikest jahtumisaega väljutatakse kork. See protsess on pidev ja pöörlev: mitu karusselli vormi avanevad ja sulguvad järjestikku.
Injektsioonvormimise protsess:
Sula plast süstitakse kõrge rõhu all suletud vormiõõnsusse through kuumajooksusüsteem. Pärast pakkimist ja jahutamist vorm avaneb ja korgid väljutatakse. Vormis võib olla 32, 48, 64 või rohkem õõnsusi.

Funktsioon	Survevormimine	Sissepritsevormimine
Tsükli aeg	2–4 sekundit (väga kiire)	4–8 sekundit (sõltub kavitatsioonist)
Kavitatsioon	Piiramatu (pöörlev)	Piiratud masina klambri tonnaaž ja plaadi suurus
Korgi disaini paindlikkus	Piiratud (sümmeetrilised, lihtsad kujundid)	Kõrged (allalõiked, elavad hinged, vooderdised)
Kaalu järjepidevus	Suurepärane (±0,3%)	Hea (±1%) klapivärava juhtimisega
Esialgne investeering tööriistadesse	Väga kõrge (pöördpress)	Madalam mõõduka kavitatsiooni korral
Materjalijäätmed	Minimaalne (jooksja puudub)	Kuuma jooksjaga võib olla null
Parim rakendus	Lihtsad suure mahuga vee-/CSD-korgid	Komplekssed korgid vooderdistega, võltsimist takistavate ribadega

Kohtuotsus:Ülisuure mahuga, väga lihtsate korkide (nt 28 mm veekorgi) puhul on domineeriv survevalu. Enamiku korkide jaoks, mis nõuavad täpsust, võltsimist takistavaid rõngaid, voodri integreerimist või keerukat geomeetriat, on eelistatud valik suure kavitatsiooniga vormidega survevalu.

2. Hot Runner Valve Gate Control korgivormides

Suure kavitatsiooniga korgiga süstimisvormides on kuumaks jooksjaks süda. Tavalised avatud väravad jätavad väravast jälje, mis võib kriimustada või lekkida. Klapiväravad on enamiku joogikorkide jaoks hädavajalikud.

Kuidas klapiväravad töötavad:

Pneumaatiliselt või hüdrauliliselt käivitatav tihvt liigub ettepoole, et sulgeda värav pärast õõnsuse täitmist ja pakkimist. See lõikab sulandi puhtalt ära, jättes minimaalse tunnistajajälje.

Põhinõuded kõrge kavitatsiooniga korgivormidele:

• Järjestikuste ventiilide sulgemine:48 või enama õõnsusega vormide puhul tekitab kõigi väravate samaaegne avamine kollektori rõhujaotuse tõttu tasakaalustamata täitmise. Järjestikune avamine (tsoonide kaupa) tasakaalustab voolu ja vähendab rõhu hüppeid.
• Nõela otsa kujundus:Klapitihvti otsa geomeetria (tasane, kooniline või sfääriline) mõjutab värava märgi suurust ja tihenduse töökindlust. Gaseeritud karastusjookide (CSD) korkide puhul, mis peavad hoidma survet, on täiuslikult suletud värav ülioluline.
• Kulumiskindlus:Klapi tihvtid ja puksid läbivad miljoneid tsükleid. Need peavad olema valmistatud kulumiskindlatest materjalidest (nt volframkarbiidiga kaetud roostevaba teras) ja neil peab olema täpne kliirens (0,01–0,02 mm).
• Ttemperatuuri juhtimine:Igal düüsil peab olema sõltumatu termopaar ja kütteseade, et vältida külmumist või sulami lagunemist.

Näpunäide: sisemiste vooderdustega korkide (nt mahlakorkide hapnikutõkkekatted) korral asetatakse ventiililuugid sageli korgi õõnsusse (alamvärav), et varjata jäänuseid.

4-sekundilise tsükli jooksul peab väljutamine olema ülikiire ja täiesti töökindel. Korgivormides kasutatakse kahte peamist meetodit:

Mehaaniline väljaviskamine (eemaldusplaat):

Südamikku ümbritseb vedruga eemaldamisplaat. Kui vorm avaneb, lükatakse eemaldamisplaat südamiku suhtes ettepoole, eemaldades korgi. See on lihtne ja vastupidav, kuid tagasikäik lisab sekundi murdosa.

Pneumaatiline väljapaiskumine (õhulöök):

Suruõhk (3–6 baari) juhitakse läbi südamiku, puhudes korgi maha. See on äärmiselt kiire ja õrn, kuid nõuab südamiku täiuslikku tihendamist ja võib olla mürarikas.

Kõrge kavitatsiooniga korgivormide tavapärane praktika:

Kombineerige eemaldamisplaadi lühike liigutus (2–3 mm), et tõsta kork südamikust maha, millele järgneb õhulöök, et see lahti lükata. Eemaldamisplaat tagab, et kork murdub südamikust ühtlaselt, samal ajal kui õhk lõpetab väljutamise ilma korgi tihenduspinda puudutamata.

Väljaviskamise ajastus:Väljaviskamine peab toimuma pärast vormi täielikku avamist, et vältida kokkupõrget fikseeritud poolega. Täiustatud vormid kasutavad täpseks ajastamiseks nukk- või servoajamiga eemaldamisplaate.

4. Korgivormide jahutuse optimeerimine

Jahutamiseks kulub 60–80% tsükli ajast. Suure kavitatsiooniga korgiga vormides on tõhus jahutus võti alla 5-sekundiliste tsüklite saavutamiseks.

Südamiku jahutus:Südamiktihvt on tavaliselt kõige kuumem osa. Traditsioonilised sirged jahutuskanalid südamikus on ebaefektiivsed.

Paremad meetodid hõlmavad:Mullitajad (pöördtoru sisetükid): jahutusvedelik voolab mööda väikest toru südamiku põhja ja naaseb läbi rõnga, eraldades soojust.

Spiraalsed jahutusdetailid:Südamiku sisemusse on töödeldud spiraalne soon, mis loob spiraalse voolutee maksimaalse pinnakontakti saavutamiseks.

Konformne jahutus (3D-prinditud vahetükid): keeruliste südamike puhul võivad konformsete kanalitega täiendavalt valmistatud sisetükid vähendada jahutusaega 30–40%.

Õõnsuse jahutus:Süvendipool vajab ka agressiivset jahutamist. Kasutage õõnsuse pinnale võimalikult lähedal (1,5–2,5 mm kaugusel) mullitajaid või sirgeid kanaleid.

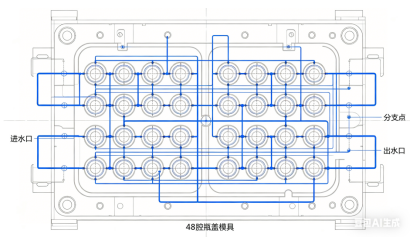

Jahutusvedeliku vool:Tagada turbulentne vool (Reynoldsi arv > 5000) kõigis kanalites. Arvutage rõhukadu; 48-õõnsusega vorm võib suure voolukiiruse säilitamiseks vajada paralleelselt mitut jahutusahelat.

Jahutusringi eraldamine:Kõrgete mütside (nt spordimütside) puhul võivad südamiku ülemise ja alumise osa eraldi vooluringid kõrvaldada ovaalsuse.

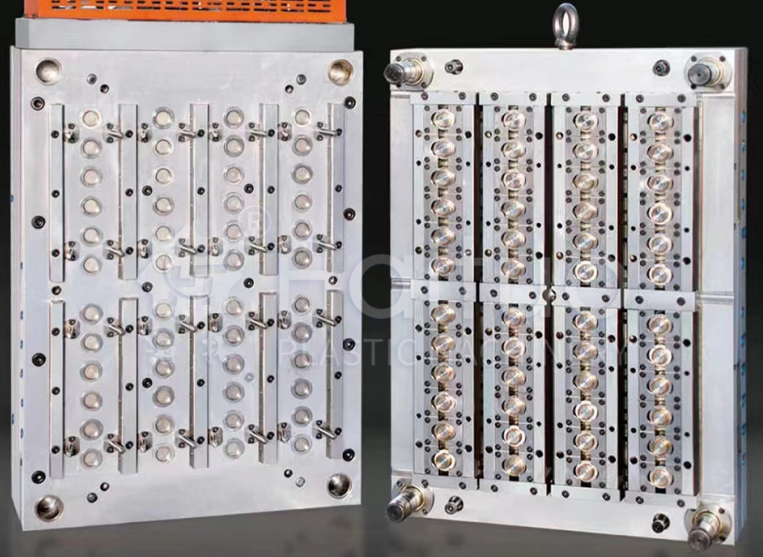

5. Juhtumiuuring: 48-õõnsusega gaseeritud karastusjoogi korgivorm

Väljakutse:Üks suur joogitootja vajas vormi 28 mm PCO 1881 CSD korkide (karboniseeritud karastusjoogid) jaoks. Sihttsükkel: 4,2 sekundit. Aastane maht: 80 miljonit ülempiiri. Materjal: PP + 5% antistaatiline aine.

Disaini lähenemine:

• Kavitatsioon:48 õõnsust, mis on paigutatud 6 × 8 paigutusega. Vormi alus: ülitugevast terasest (1.2738), mille iga õõnsuse all on tugisambad, et vältida plaadi läbipainde.
• Kuuma jooksja:48 ventiilivärava otsikut, tsoonijärgne ava (3 tsooni 16 õõnsusega). Kollektori voolukanalid on arvutiga tasakaalustatud 2% hälbe piires.
• Jahutus:Südamikutihvtidel kasutati kiireks kuumuse eraldamiseks spiraalseid jahutussisendeid (vasesulamist). Süvendi pool kasutatud mullitajad. Igal õõnsusel oli ühtluse tagamiseks oma sõltumatu jahutusahel.
• Väljaviskamine:Eemaldamisplaat 0,5 mm algkäiguga + ajastatud õhupuhastus (4 baari). Ejektori tagastusvedrud, mis on mõeldud 5 miljoni tsükli jaoks.
• Materjalid:Südamiktihvtid: H13 nitreeritud kuni 65 HRC pinna kõvaduseni; Õõnsused: S136 roostevaba karboniseeritud gaasi korrosioonikindluse tagamiseks.

Tulemused pärast katset:

• Saavutatud tsükli aeg:4,0 sekundit (parem kui siht)
• Korkide kaalu erinevus:±0,2%
• Värava jäänused:alla 0,05 mm, rõhutestis ei leki (korgid hoidsid 4 baari CO₂)
• Jahutusaeg:1,9 sekundit (45% kogu tsüklist) Enne esimest plaanilist ennetavat hooldust valmistas hallitus 5 miljonit korki

Saadud õppetunnid:Võtmeks oli spiraaljahutuse kombinatsioon südamikest ja järjestikune klapivärav. Klient tellis hiljem teise identse vormi ja mõlemad töötavad kõrvuti kahel masinal, mis toodavad kokku 2500 korki minutis.

Suurel kiirusel töötavad suure kavitatsiooniga vormid nõuavad hoolikat hooldust:

• Klapi tihvti puhastamine:Iga 500 000 tsükli järel tuleb klapitihvtid ja puksid süsinikujääkidest puhastada. Kasutage pehmet messingist pintslit ja lahustit.
• Jahutuskanali katlakivi eemaldamine:Katlakivi kogunemine vähendab jahutuse efektiivsust. Tehke keemiline katlakivieemaldus iga 1 miljoni tsükli järel.
• Ejektori süsteemi määrimine:Eemaldamisplaadi juhikud ja õhuventiilid vajavad regulaarset määrimist ja tihendi väljavahetamist.
• Kuuma jooksja küttekeha kontroll:Mõõtke iga küttekeha takistust igal vormitõmbel.
• Ennetav ajakava:Pärast 3 miljonit tsüklit vahetage kõik kuluvad osad (ventiili poldid, puksid, vedrud).

Järeldus

Suure õõnsusega kiire korgiga vormid on insenertehnilised imed, mis suruvad survevalu piire. See, kas valite tihendamise või süstimise, sõltub teie mahust, korgi keerukusest ja investeerimisvõimest. Survevormitud korkide edu seisneb kolmes sambas:

• Klapivärava kuumajooksudjärjestikuse juhtimise ja kulumiskindlate materjalidega.
• Kiire väljaviskaminekombineerides eemaldamisplaadi ja õhupuhastuse.
• Optimeeritud jahutuskasutades mullitajaid, spiraalseid sisestusi või konformseid kujundusi.

48 õõnsusega CSD korgiga vormikorpus näitab, et õige disaini ja täpse valmistamise korral võib survevalu konkureerida survevaluga kiiruse poolest, pakkudes samas palju suuremat disainipaindlikkust.

Vormide valmistajana avab nende tehnoloogiate valdamine uksed suure mahuga sulgemisturule, mis on meie tööstuse üks nõudlikumaid, kuid rahuldust pakkuvaid segmente.
